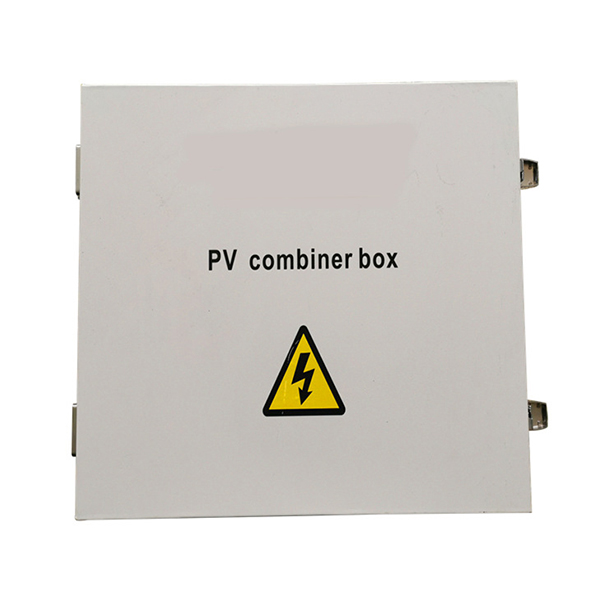

PV Array String DC Combiner Box З загальним захистом, таким як запобігання контратак, захист від перевантаження струму, захист від перенапруги та блискавки.
PV Array String DC Combiner Box використовується для зменшення з'єднувальних проводів між фотоелектричним модулем та інвертором або контролером, полегшує обслуговування, зменшує втрати та покращує безпеку та надійність продукту. Вироблена нами комбінаторна коробка PV має всі перераховані вище функції та надає користувачам повне рішення для систем виробництва електроенергії PV.
1) Дві групи незалежних вводів і виходів PV-масиву для гнучкого застосування в різних підключеннях
схеми;
2) Кілька вхідних електричних панелей, кожна з яких має максимальний струм 10 А;
3) високовольтний запобіжник, що забезпечує запобігання контратакам кожної вхідної панелі фотоелектричних панелей;
4) Спеціальний високовольтний блискавкозахист для фотоелектричного модуля;
5) Спеціальний високовольтний вимикач для управління виходом фотоелектричного модуля;
6) Ступінь захисту IP65 для задоволення потреб зовнішньої установки.
| Модель | 4 способи | 6 способів | 8 способів | 10 способів |
| Вхідні дані | ||||
| Кількість вхідних фотоелектричних масивів | 4 | 6 | 8 | 10 |
| Максимальний струм кожного вхідного масиву PV | 10А | |||
| Puse для кожного вхідного масиву PV | 10А | |||
| Номер проводу кожного вхідного масиву PV | PG7,4 мм² | |||
| Вихідні дані | ||||
| Номер вихідного каналу | 1 | 2 | ||
| Максимальний вихідний струм | 40А | 60 А всього (вихідний канал 30 А) | 80 А всього (вихідний канал 40 А) | 100 А всього (вихідний канал 50 А) |
| Номер проводу кожного вихідного каналу | PG16,8мм2 для кожного вихідного каналу | PG16,10мм2 для кожного вихідного каналу | PG16,10мм2 для кожного вихідного каналу | PG16,12мм2 для кожного вихідного каналу |
| Максимальна вихідна напруга | 800 В постійного струму | |||
| Вихідний вимикач постійного струму | Доступний | |||
| Інші дані | ||||
| Охорона | IP65 | |||
| Температура | -30°ƒ~+60°ƒ | |||
| Довідкова вага (вага нетто/брутто) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Розмір обладнання Г*Ш*В (мм) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Розмір упаковки Г*Ш*В (мм) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Спосіб охолодження | Природне охолодження | |||
| Захист від перенапруги | Доступний | |||
| Номер дроту заземлення | ≥6 мм2 | |||
