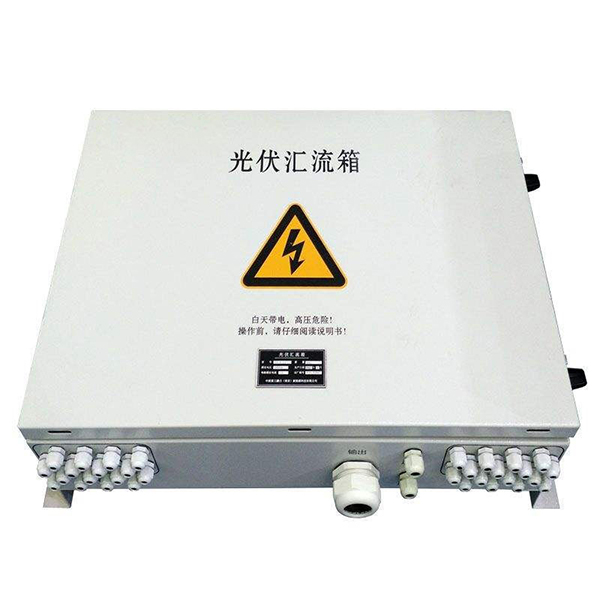

Ми є професійним виробником сонячних розподільних коробок - це фотоелементна комбінаторна коробка для мережевої сонячної системи з 12 досвідом. Ми прагнемо до якості та інновацій нашої продукції. Наша фабрика відповідає стандарту ISO 9001, а вся продукція кваліфікована Intertek із сертифікатом CE та CB. MOQ становить 1 шт.
1. У системі сонячної енергетики, щоб зменшити кількість з'єднувальної лінії, полегшити технічне обслуговування, зменшити втрати, оптимізувати структуру системи, підвищити безпеку та надійність елементів, між сонячними батареями та інвертором зазвичай потрібен комбінатор PV.
2. Крім функції PV-роз'єму, блок об'єднання комп'ютера також повинен мати захист від зворотного струму, захист від перевантаження, захист від перенапруги, захист від блискавки тощо, ряд ідеальних функцій захисту, тим часом, перевірка робочого стану, струму, напруги , і живлення після переходу, стан розрядника, збір стану вимикача постійного струму та виявлення дуги, виявлення витоку (опціонально) тощо.
3. Виготовляємо нами фотоелементні комбайни оснащені всіма функціями, згаданими вище, конфігурацією з сонячним інвертором у мережі/без мережі, щоб створити повний набір сонячних енергетичних систем.
4. При виборі PV комбінаторної коробки, виходячи з діапазону вхідної напруги постійного струму та вихідної потужності інвертора, певна кількість панелей буде з'єднано послідовно у вигляді рядка, певні рядки паралельно підключатимуться до PV комбінаторної коробки для з'єднання через управління вимикачем і захист розрядника, потім живлення до інвертора.
1. Відповідає CGC/GF002:2010, технічні характеристики розподільної коробки PV
2. Дозволені максимум 24 панелі струн для підключення, номінальна напруга кожної струни 10 А, максимум 15 А
3. Загальний вихідний струм 250А, максимальна напруга 1000В постійного струму
4. Для кожного рядка, високовольтний запобіжник і захист від з'єднання.
5. Оснащений захистом від високовольтного розрядника PV
6. Вимикач високої напруги PV керує виходом, стійкий до тиску 1200 В постійного струму, струм запобіжника є необов'язковим
7. Відповідно до зовнішнього монтажу, клас захисту IP65
8. Ізолюйте порт RS485, який використовується для віддаленого передачі даних, підтримує протокол MODBUS-RTU.
9. Вбудована функція комплексного захисту сигналізації, не тільки програмуються різноманітні параметри тривоги, але також кожна функція тривоги може бути встановлена «Увімкнено» або «Вимкнено»)
10. У режимі реального часу шкідлива дуга в ланцюзі постійного струму, як тільки виникає шкідлива дуга, спрацює сигналізація і безпосередньо вмикає вимикач і відключає ланцюг несправності, відповідно, запобігає пожежі тощо від дуги.
| Модель | CSPVB/24-1 |
| Електричний параметр | |
| Максимальна постійна напруга системи | 1000 В 1000 |
| Максимальний вхідний струм для кожної струни | 15А |
| Максимальна кількість вхідних рядків | 24 |
| Максимальний вихідний струм перемикача | 360А |
| Максимальний інвертор MPPT | N |
| Кількість вихідних рядків | 1 |
| Захист від блискавки | |
| Категорія тесту | 2 ступінь захисту |
| Номінальний струм розряду | 20кА |
| Максимальний струм розряду | 40кА |
| Рівень захисту від напруги | 3,8кВ |
| Максимальна безперервна робоча напруга Uc | 1050 В |
| поляків | 3П |
| Характеристика будови | Plug-push модуль |
| система | |
| Ступінь захисту | IP65 |
| Розмір вхідної водонепроникної клеми | PG9/PG11 |
| Розмір вихідної водонепроникної клеми | PG21~PG29 |
| Вихідний перемикач | Вимикач постійного струму (стандарт)/ Ізолюючий перемикач постійного струму (опціонально) |
| Водонепроникні роз'єми MC4R | Стандартний |
| PV DC запобіжник | Стандартний |
| PV захист від перенапруги | Стандартний |
| Модуль моніторингу (опціонально) | Визначте струм кожного каналу, напругу шини, стан вимикача та блискавкозахисту, температуру коробки |
| Допоміжний блок живлення | Допоміжне джерело живлення: AC85V~265V /DC24V(±10%)/DC200V~1000V |
| Режим/протокол зв'язку (необов'язково) | Шина RS485/стандартний протокол MODBUS-RTU |
| Функція запобігання реверсу (необов'язково) | Може бути оснащений модульним та інкапсульованим діодом для запобігання зворотному ходу |
| Матеріал коробки | Гаряче оцинкована сталь/нержавіюча сталь/холоднокатаний лист |
| Спосіб монтажу | Тип настінного монтажу |
| Робоча температура | -40°C ~ + 85°C |
| Висота над рівнем моря | 4 км |
| Допустима відносна вологість повітря | 0-95%, без конденсації, без корозійного газу |
| Механічний параметр |
|
| Ширина х висота х глибина (мм) |
850x500x200 |
